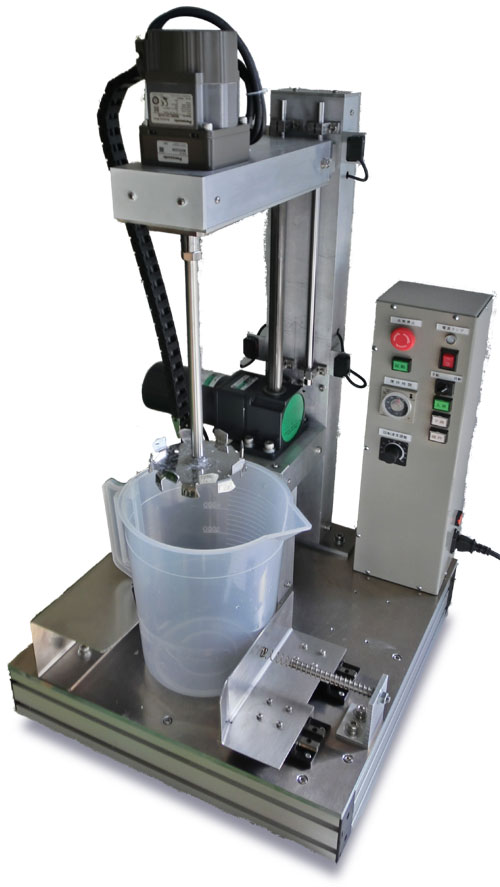

汎用簡易撹拌機UNミックスマシン
UN Mix Machine
撹拌(かくはん又はこうはん)は、物質をかき混ぜる操作を総称した言葉で「かき混ぜる」という行為は誰もが知っており、日常生活でも必ず行っています。
撹拌は、混合・均一化・熱の放出・流動性・微細化・分離(防止)等、様々な目的で使用されています。また、撹拌の速度・方向・量・時間等も目的や効果によって違います。
エヌエス工研は、撹拌作業を 1.手軽に利用できる 2.様々な撹拌用途に対応する 3.産業の発展に貢献する という3つのコンセプトで、このUNミックスマシーンを開発しました。
UNミックスマシーンは、汎用性を持たせるため、回転速度や時間等を調整できるようにしています。
またコンパクトで操作も簡単なので、少量の撹拌、特に試験及びテスト撹拌に最適です。
この汎用性簡易撹拌機・UNミックスマシーンが、研究者や作業者の自由な発想による撹拌のお役に立て、新たな未来が切り拓かれることを、私たちは期待しています。
PAT.第4968810号
仕様
機械寸法: 816mm×485mm×460mm
重 量: 32kg
容 量: 5リットルまで
モーター: 電源/単相100V又は200V仕様が選択可能
※自動・手動切替スイッチ、タイマー(秒・分・時)
標準装備
取扱に関しては、付属の説明書に詳しく記載しています。記載表示に従って、取付・作業・保守点検を行い、安全にお使いください。

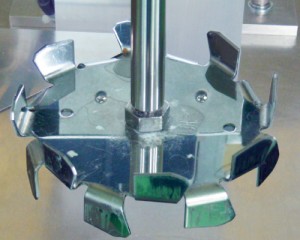

◆ミキサー・ブレード
撹拌を行う部分で、ムラ無くかき混ぜることができるような最適な形状を設計しています。
コーティング処理を施して耐食性を向上させています。また、付着防止効果もあります。
取り外しができるので、洗浄が楽にできます。
ブレード形状に関して
ブレード形状に関しましては、通常品は左写真の形状ですが、他の形状も製作しますので、ご相談ください。
業種:医療・食品・薬品・塗料(インキ)・樹脂・窯業・塗装(着色)等の化学分野
目的:混合促進・均一化・分離・分離防止・固着防止・微細化等の撹拌目的全般
用途:試験及びテスト撹拌・小ロット(量)撹拌・二液、三液の混合
動画

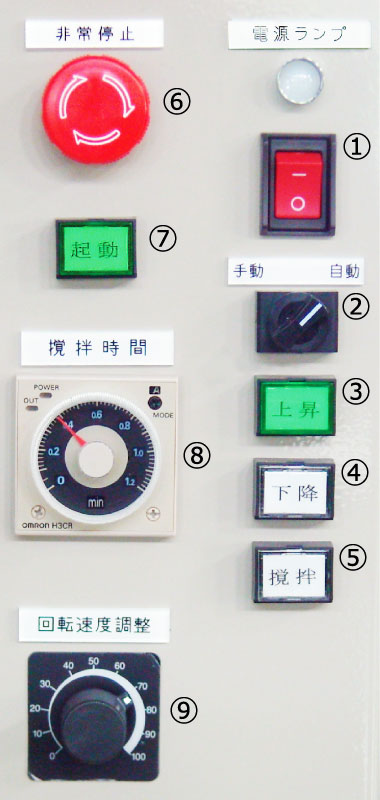

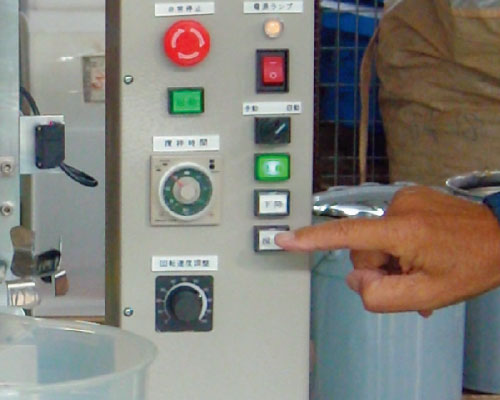

操作
撹拌を身近にするため、使いやすさを重視しました。
①電源スイッチ
電源の「入/切」に使います。ランプが点灯中は「入」の状態です。
②手動、自動切り替えスイッチ
各部の動作を単独に操作するのか、一連の動作を連続で行うのかを選択する切替スイッチです。
[手動操作]かくはん装置の上昇、下降、ミキサーシャフトの回転の各動作を単独で行う場合に選択します。
[自動運転]設定した回転速度と時間で回転し、1サイクル完了後かくはん装置は上昇し自動で修了します。
③上昇端確認スイッチ[手動操作時に使用]
ボタンを押している間「かくはん装置」が上昇します。
④下降端確認スイッチ[手動操作時に使用]
ボタンを押している間「かくはん装置」が下降します。
⑤かくはん動作ランプ[手動操作時に使用]
ボタンを押している間「ミキサーシャフト」が回転します。
⑥非常停止ボタン[自動運転時に使用]
自動運転中にトラブルが発生した時に押すと総ての動作が停止します。
復帰させる時は、ボタンを右に捻って手を離してください。
⑦起動スイッチ[自動運転時に使用]
自動運転の一連の動作を1サイクル行い、自動で停止します。
⑧かくはん時間設定器[自動運転時に使用]
時間単位の設定は「秒」「分」「時間」と選択できます。
⑨かくはん速度調整器[自動運転時に使用]
かくはん回転数を調整する機器です。速度制御範囲は1:100で、回転数は1.5〜150PPMの範囲で調整可能です。
特徴
■小型・軽量化を実現しました。
卓上サイズなので、スペースを取りません。
家庭用電源でも稼働できるので、どこでも撹拌作業が行えます。
■撹拌作業が手軽にできます。
小型ですが、一連の撹拌(混合促進。分離撹拌・分離防止等)が総て行えます。試験及びテスト撹拌、小ロット撹拌に最適です。
■自由に設定できます。
速度・時間・手動/自動運転選択ができるため、使用者の目的に応じた撹拌を、自由に設定できます。
■操作が簡単です。
ボタン式ので、設定・動作が簡単に操作できます。
また撹拌物のセット、取り出し作業も簡単にできます。
■安全に使用できます。
撹拌動作は、装置が所定の位置でしか回転しないので安全です。
万が一の時のために、非常停止ボタンもついています。
■お手入れが簡単です。
耐水・耐溶剤コーティング済みなので、水洗いできます。
日常の点検は、ボルトのゆるみ点検で大丈夫です。
